Как самостоятельно подключить выключатели: понятная инструкция для новичка

11 ноября 2025

Выключатель — это простой коммутационный прибор, который механически размыкает и замыкает электрическую цепь, позволяя управлять освещением или другими бытовыми нагрузками. Независимо от дизайна и бренда, логика подключения одинаковых по типу выключателей (одноклавишных, двухклавишных и т. п.) совпадает.

Ниже — базовые принципы, варианты устройств, схемы и пошаговый монтаж. Материал рассчитан на начинающего мастера, который впервые делает проводку в квартире.

Важно о безопасности:
Работы ведутся только при полностью отключенном напряжении (отключите автомат и проверьте отсутствие фазы индикаторной отвёрткой/тестером). Размыкать нужно фазный провод L. Разрыв нулевого N — грубая ошибка: на светильнике останется опасный потенциал, и при замене лампы возможен удар током. Даже «обычные» 220 В опасны для жизни.

Виды выключателей по способу монтажа

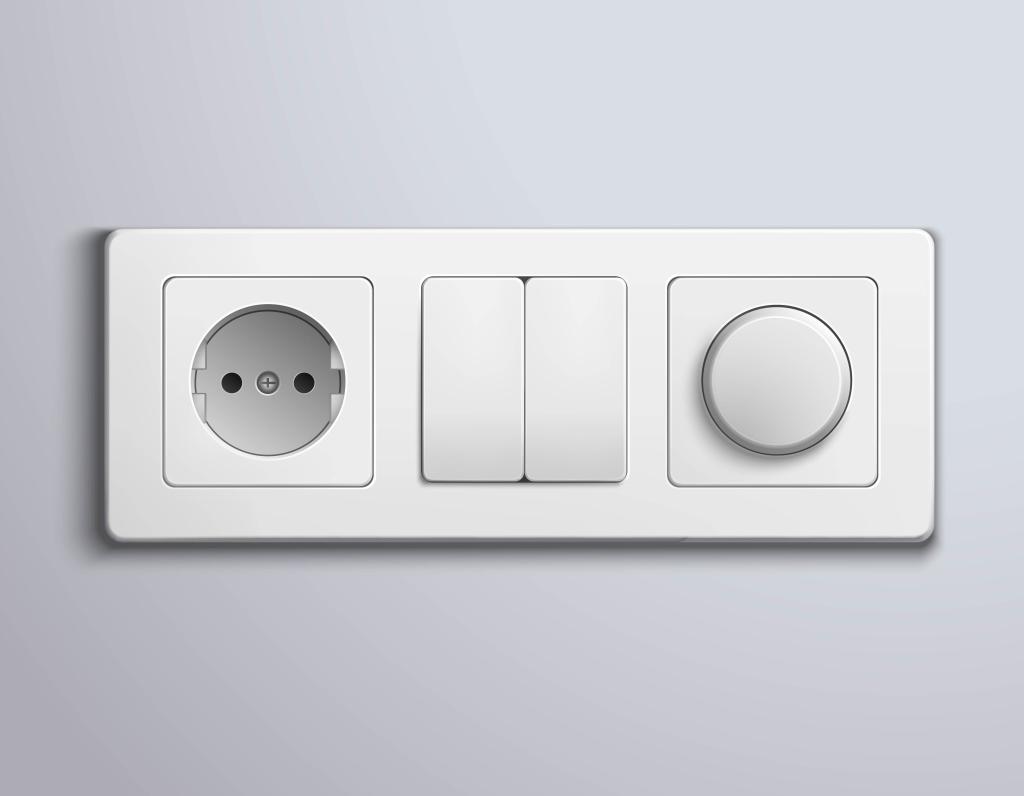

Встраиваемые (скрытые)

Монтаж в подрозетник (обычно Ø68 мм), проводка — скрытая в штробе или в пустотах стен/потолка.
Плюсы: аккуратный вид, защита проводов, современный стандарт.
Минусы: больше подготовительных работ — штробление, пыль, мокрые процессы.

Совет по проектированию: заранее продумайте сценарии освещения, расстановку мебели, высоты, привязки — удобнее всего набросать план или 3D-схему.

Накладные (наружные)

Корпус на поверхности стены, проводка может быть открытой в коробах/гофре или скрытой.
Плюсы: минимум грязных работ, идеальны для деревянных домов, гаражей, временных схем.
Минусы: выступают из стены, что не всем нравится эстетически. На улице применяют только герметичные модели с высокой степенью защиты.

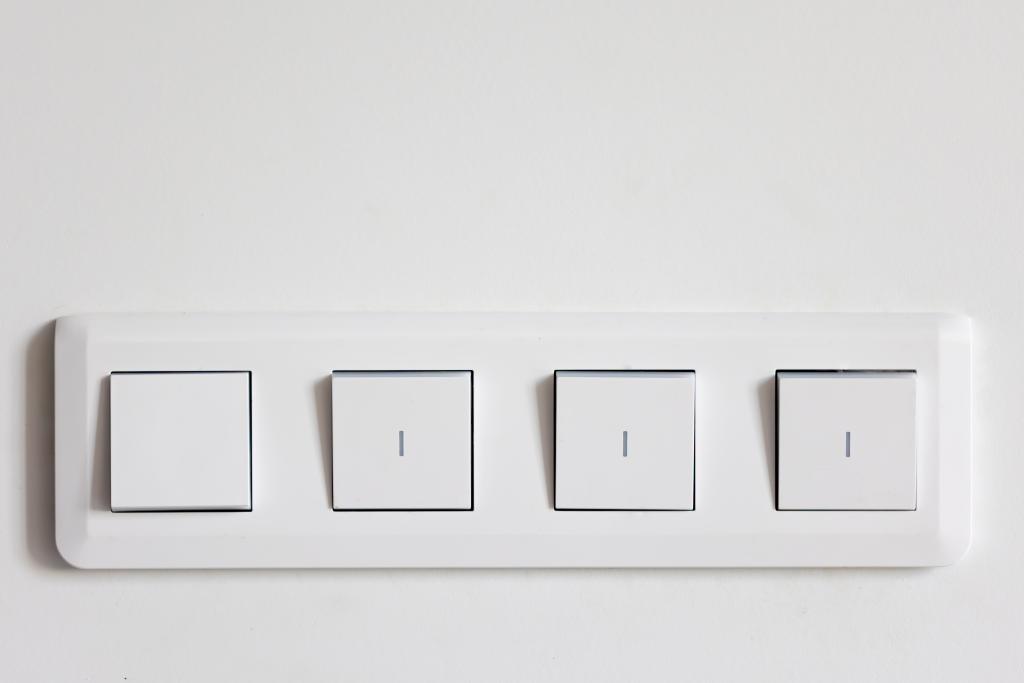

Сколько клавиш — столько сценариев

1-клавишные: одна линия света.
2-клавишные: две независимые линии (например, центральный свет + подсветка).
3-клавишные и более: несколько групп (актуально для больших люстр, сложных зон).

Если в комнате один сценарий освещения — «много клавиш» не даст пользы. Отдельный класс — проходные и перекрёстные выключатели: они бывают тоже одно-, двух- и трёхклавишные, но предназначены для управления из нескольких мест.

Степень защиты корпуса (IP)

Маркировка IP — две цифры:

первая (0–6) — защита от пыли/частиц,
вторая (0–9) — защита от влаги.

Рекомендации:

Гостиные/спальни/кабинеты — чаще достаточно IP20.
Кухня — лучше IP44 и выше (влага, испарения).
Санузлы/душевые/подвалы — IP45 и выше, в зависимости от зоны.
Улица/производство — ориентируйтесь на IP55 и выше, плюс герметичные вводы.

Клеммы: винтовые vs пружинные

Винтовые клеммы: классика, надёжно, но требуют аккуратной затяжки и периодической проверки (металл «усаживается»). Для многожильных жил используйте наконечники НШВИ.
Пружинные (быстрозажимные): быстро, удобно, контакт стабилен, не требует подтяжки. Подходят для меди; для алюминия — смотрите допуски производителя и используйте переходные решения.

В распределительных коробках профессионалы всё чаще используют клеммы типа WAGO: безопасно, быстро, можно переподключить без «убийства» жилы.

Способы управления

Клавишные — самый надёжный и долговечный формат.
Кнопочные (фиксируются утоплением) — используются реже.
Поворотные (ретро) — чаще как интерьерное решение; функционал современный.
Шнурковые — для бра, торшеров, зон отдыха.
Сенсорные — красиво и удобно, но дороже и чувствительнее к качеству питания.
Дистанционные/«умные» — управляются пультами/app; требуют настроек.

Отдельная категория — диммеры (регуляторы яркости). Совместимость всегда уточняйте по типу ламп: для LED нужны диммируемые лампы и совместимые диммеры.

Типовые схемы подключения

1) Одноклавишный выключатель (одна линия)

Идея: фаза от щита → на вход выключателя → с выхода на лампу; ноль и PE идут к лампе напрямую (через коробку).

Что понадобится:

Кабель на освещение: обычно ВВГнг-LS 3×1,5 мм² (L, N, PE) для линий с заземлением; при отсутствии заземления — 2×1,5 мм².
Автомат в щите для линии света: обычно 10 А при сечении 1,5 мм² (ориентируйтесь на проект).
Подрозетник, выключатель, распределительная коробка, клеммы (WAGO/винтовые), инструмент.

Этапы:

Проект и штробы. Проложите трассы вертикально/горизонтально, без диагоналей; соблюдайте нормы глубины/ширины.
Прокладка кабеля от щита до коробки, далее — от коробки к выключателю и к светильнику. Делайте запас концов ~10–15 см.
Подключение в щите. L → автомат этой линии; N → нулевая шина; PE → шина PE.
Расключение в коробке.
Соединить N (щит) ↔ N (светильник).
Соединить PE (щит) ↔ PE (светильник/корпус).
L (щит) → на «вход» выключателя; «выход» выключателя → L (светильник).
(Удобно разбить на 3–4 группы и посадить на клеммы.)
Светильник. L — на клемму фазы, N — на клемму нуля, PE — на клемму корпуса/земли. Уважайте цветовую маркировку: коричневый/чёрный — L, синий — N, жёлто-зелёный — PE.
Финиш. Проверка соединений, включение автомата, закрытие коробок.

Если заземления в доме нет — прокладывают 2×1,5 мм² и групп в коробке будет три (L, N, L через выключатель).

2) Двухклавишный выключатель (две независимые группы)

Идея: общий приход фазы на общий вход выключателя, а с каждой клавиши — отдельный «выход» на свою группу ламп.

Отличия от одноклавишной схемы:

К светильнику(ам) подводится общий N и PE, а L1 и L2 — независимые (по одной на каждую группу).
В коробке групп становится больше: общий N, общий PE, общий L (питание), L→вход выключателя, L1/ L2→к своим группам.

3) Проходные выключатели/переключатели (управление из двух мест)

Идея: вместо разрыва фазы «перекладываем» её между двумя «перекидными» контактами. Один выключатель включает — второй может выключить, и наоборот.

Минимальный набор:

Два проходных выключателя (каждый — с общим контактом и двумя «перекидными»).
Между выключателями — две «перекидные» жилы (транзитные).
На первый приходит фаза L, со второго уходит на лампу L→светильник. N и PE — как обычно, напрямую.

Кабели:

От коробки к первому проходному: минимум 3 жилы (L, и 2 перекидные).
Между проходными: минимум 2 жилы (перекидные).
От второго проходного к лампе: L (выход) + общие N/PE от коробки.

4) Перекрёстные переключатели (управление из 3+ мест)

Идея: между двумя проходными добавляются перекрёстные коммутаторы, которые перекидывают пары проводников. При любом изменении состояния любого выключателя свет меняет состояние.

Схема:

В начале и конце — проходные (с «общими» контактами).
Между ними — 1, 2, … N перекрёстных (каждый имеет 4 клеммы: пара «вход», пара «выход»).
Транзит — всегда две жилы, перекрёстные меняют их местами по команде клавиши.

Плюс: количество перекрёстных теоретически не ограничено — ставьте столько точек управления, сколько нужно (спальня: у двери, у кровати, у рабочего стола и т. д.).

Типичные ошибки и как их избежать

Разрыв нуля вместо фазы. Решение: всегда определяйте фазу индикатором и размыкайте именно её.
Неверная маркировка жил. Решение: подписывайте/фотографируйте этапы расключения.
Скрутки «на изоленте». Решение: применяйте клеммы соответствующего сечения и типа.
Перепутанные «перекидные» жилы в проходных/перекрёстных схемах. Решение: прозвоните тестером, придерживайтесь логики «пара к паре».
Несовместимый диммер и лампы. Решение: используйте диммируемые LED с указанной совместимостью; читайте паспорт диммера.
Отсутствие заземления там, где оно необходимо. Решение: при металлических корпусах светильников обязательно тяните PE.

Коротко о диммерах

Диммер регулирует яркость вручную или по сценарию (иногда способен работать с датчиками движения/звука, если это предусмотрено производителем). Важно:

Лампы должны быть диммируемыми.
Нагрузка должна попадать в диапазон диммера.
Для LED и «электронных» драйверов используйте совместимые модели.
В многоклавишных сценариях проще — ставить отдельные диммеры на каждую линию.

Итог

Размыкаем только фазу.
Подбираем тип выключателя под сценарий (обычный, проходной, перекрёстный, диммер).
Соблюдаем IP по условиям эксплуатации (кухня/ванная/улица).
Используем качественные клеммы, не делаем «скруток на изоленте».
Маркируем и проверяем каждое соединение перед включением.
